特注対応
標準品では合わないブレーキ仕様もご相談ください
中空構造、多板構造、薄型設計、電圧・配線仕様の変更など、装置に合わせたブレーキ仕様をご提案します。
DESIGN CHALLENGE
こんなブレーキの仕様でお困りではありませんか？
標準仕様では合わない場合でも、用途・取付条件・使用環境を確認しながら、装置仕様に合わせたブレーキ仕様を検討します。
装置の配線を、ブレーキ中央の貫通穴に通せる構造にしたい。
中空構造で設計します。
外径や厚みに制約がある中でも、必要なトルクを確保したい。
外径の制約には多板構造、厚みの制約には薄型設計で対応します。
サイズやトルクを変えずに、12V・24V・36Vなどの電源電圧に対応したい。
電源電圧に合わせてコイル仕様を設計します。
リード線の引き出し位置や配線方法を、装置に合わせて変更したい。
引き出し位置の変更逃げ溝の追加端子／コネクタ変更など、装置に合わせて検討します。
モータや装置の取付条件、軸形状に合わせて取付方法やハブ形状を合わせたい。
取付形状ハブ形状を装置仕様に合わせて設計します。
使用条件や作動頻度に応じた仕様により、摩耗を抑えて耐久性を高めたい。
摩耗対策長寿命化を検討します。
CUSTOM PATTERNS
特注対応パターン
中空構造・多板構造・薄型設計をはじめ、寸法、配線、電圧などを装置仕様に合わせて検討します。

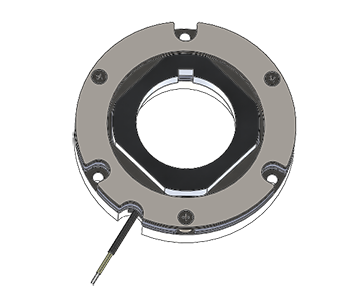

中空ブレーキ
軸・配線・配管をブレーキ中央に通せるよう、装置仕様に合わせて中空構造を設計します。
対応内容
- 中空軸・回転軸への対応
- 配線・配管スペースの確保

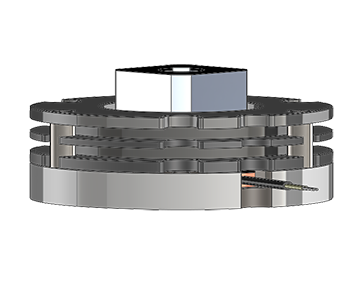

多板ブレーキ
摩擦面を複数設けることで、外径を大きくせずに高いトルクを確保する構造です。必要なトルクや取付スペースに合わせて設計します。
対応内容
- 外径に制約のある装置への対応
- 限られた外径での必要トルク確保

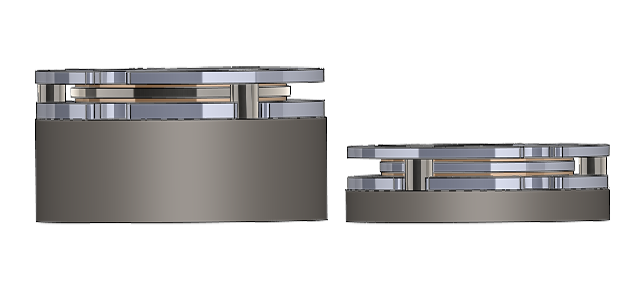

薄型ブレーキ
ブレーキの厚みを抑え、限られた軸方向のスペースに収める設計です。必要なトルクや取付条件に合わせて構造を検討します。
対応内容
- ブレーキ厚みの低減
- 限られた軸方向スペースへの対応

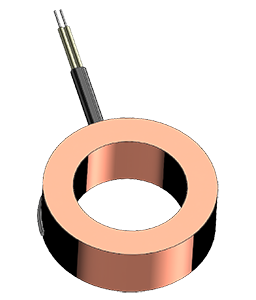

電圧変更
装置の電源電圧に合わせてコイル仕様を設計します。DC12V・DC24V・DC36Vなどに対応します。
対応内容
- 各種DC電圧への対応
- 装置の電源仕様に合わせたコイル設計

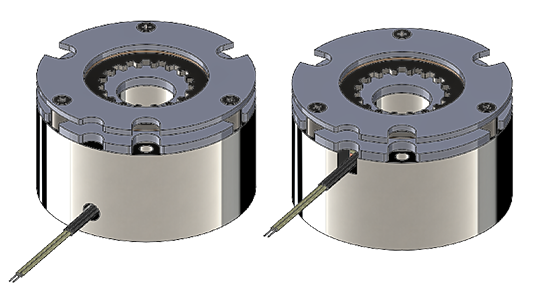

配線仕様変更
リード線の引き出し位置や端子・コネクタ、逃げ溝など、装置の配線・組付条件に合わせて設計します。
対応内容
- リード線の引き出し位置・逃げ溝の変更
- 指定端子・コネクタへの対応

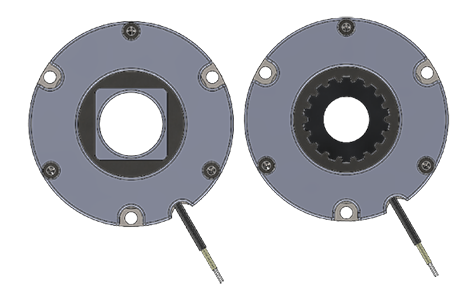

取付形状・ハブ形状の変更
モータや装置の取付条件、軸形状に合わせて、ブレーキの取付形状やハブ形状を変更します。取付寸法やハブ内径、軸との接続方法など、装置への組付けに適した形状を検討します。
対応内容
- モータ・装置に合わせた取付寸法の変更
- 軸径・軸形状に合わせたハブ形状の変更

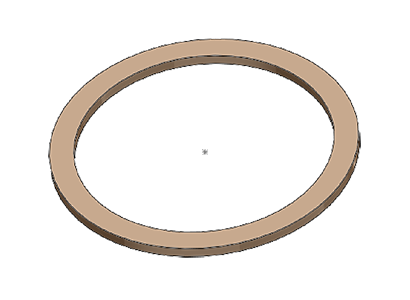

摩耗対策・長寿命化
使用条件を確認し、摩耗を抑えてブレーキの長寿命化を図る仕様を検討します。
対応内容
- 高頻度作動への対応検討
- 摩耗・交換頻度の低減に向けた仕様検討

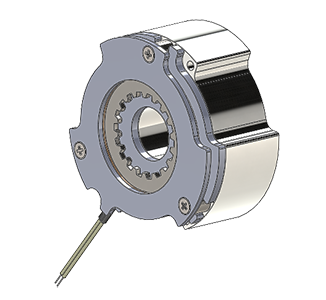

軽量化
必要な強度や磁気性能を確保しながら、装置の重量条件に合わせてブレーキの軽量化を検討します。
対応内容
- 装置の重量条件に合わせた軽量化
- 必要な強度・磁気性能を考慮した軽量仕様の検討
SOLUTION CASES
課題解決例
標準品では合わない条件に対する検討例をご紹介します。装置仕様に合わせたブレーキ検討の参考としてご覧ください。
CASE 01
薄型・中空化と磁気エンコーダへの影響対策
課題
中心部に軸・配線・配管を通したい
中心部のスペース確保が必要な装置に対し、中心穴・取付条件・必要保持トルクを確認しながら仕様を検討します。
CASE 02
ヨーク形状の見直しによる軽量化
課題
ブレーキの質量を抑えたい
磁束の流れを考慮しながらヨーク形状を見直し、必要なブレーキ性能を確保したまま軽量化を検討します。
CASE 03
装置内の配線条件に合わせた形状変更
課題
リード線やモータケーブルの取り回しが難しい
配線経路・可動部との干渉・コネクタ位置を確認し、リード線長さや引き出し方向を検討します。
PROJECT FLOW
特注ブレーキ検討の進め方
用途・取付条件・必要トルクなどを確認し、仕様検討から試作・量産までサポートします。
1
ご相談
用途・仕様のヒアリング
2
仕様確認
要求仕様の整理・確認
3
設計提案
最適な仕様・構造をご提案
4
試作・評価
試作品の製作と評価・検証
5
量産対応
量産仕様の確認と安定供給
CONTACT CHECKLIST
ご相談時に分かる範囲でお知らせください
仕様がすべて決まっていなくても問題ありません。図面や仕様書がある場合は、より具体的に検討できます。
製品・装置条件
- 用途・装置名
- 必要保持トルク
- 外径・厚みの制約
- 軸径・取付寸法
- リード線の希望長さ
- 引き出し位置・方向
- 電源電圧
- 使用頻度
- 作動音の制約
- 年間予定数量
困っていること
- 標準品で合わない点
- 置き換え対象品
- 寿命・摩耗の課題
- 発熱・消費電力の課題
- 中空化の必要性
- 薄型化の必要性
- トルク不足
- 配線・コネクタ位置の制約
- 図面・仕様書の有無
FAQ
よくある質問
電源を切る、またはコイル非通電時にばねの力で制動・保持し、通電すると解放されるブレーキです。停電時や非常停止時にも保持力が働きます。
可能です。外径・厚み・取付・ハブ形状・電圧・寿命・作動音など、要求仕様に合わせた特注検討を行っています。分かる範囲の条件からご相談ください。
過励磁仕様の製品では、専用電圧コントローラが必要です。詳細仕様・接続方法についてはお問い合わせください。
可能です。用途・取付スペース・必要トルク・電圧条件など、分かる範囲の情報から仕様整理をサポートします。
