技術紹介
無励磁作動ブレーキの 基礎と技術紹介
非通電時に保持し、通電時に解放する無励磁作動ブレーキの基本原理と、過励磁制御・長寿命化・静音化などの技術トピックをご紹介します。

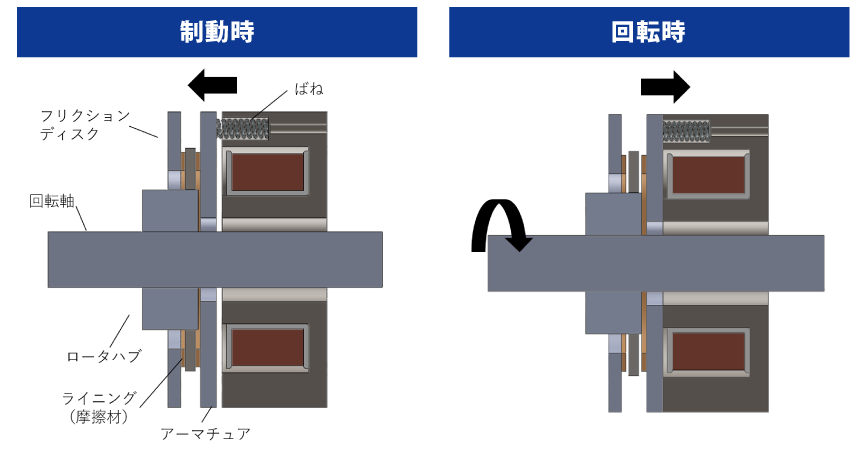

BASIC PRINCIPLE
無励磁作動ブレーキの基本原理
無励磁作動ブレーキは、非通電時にばね力で制動・保持し、通電時に電磁力で解放するブレーキです。
電源OFF時に制動・保持するため、ロボット、搬送装置、昇降機構など、停止・保持が必要な装置に使用されます。
- 非通電時：ばね力により制動・保持
- 通電時：電磁力により解放
- 装置停止時や電源遮断時の保持用途に使用

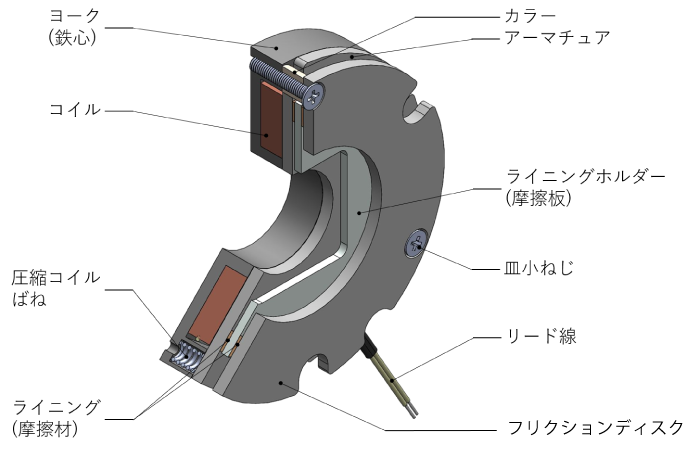

STRUCTURE
各部名称・基本構造
無励磁作動ブレーキの構造を理解するうえで基本となる、主な構成部品の名称と役割を紹介します。
ヨーク
磁気回路を構成する本体部品。
コイル
通電により磁束を発生させる部品。
アーマチュア
通電時にヨークへ吸引される可動部品。
圧縮コイルばね
非通電時にアーマチュアを押し、制動・保持させる部品。
フリクションディスク
制動時に摩擦力を受ける部品。
ライニングホルダー
ライニングを保持する部品。
ライニング
摩擦によって制動・保持力を生む摩擦材。

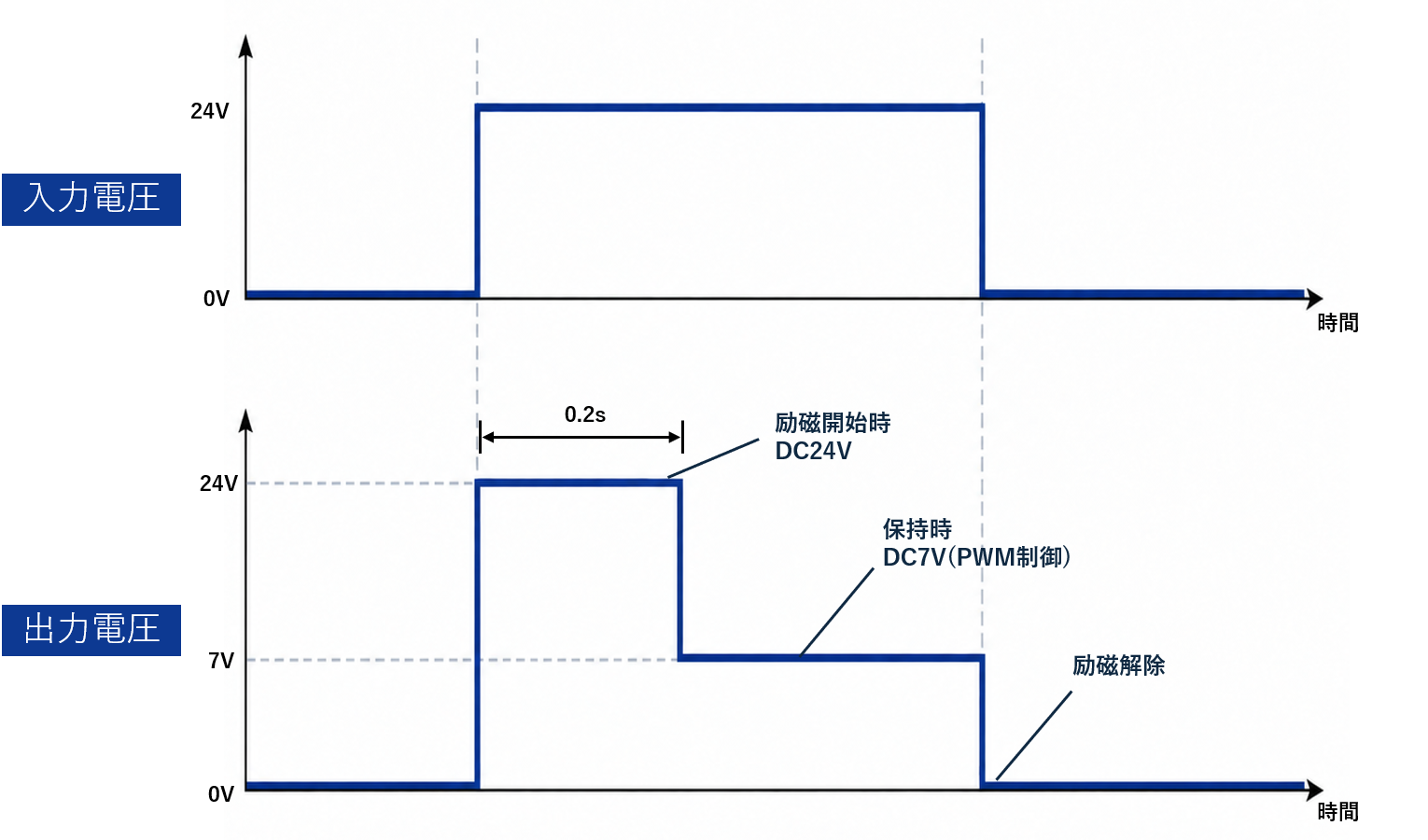

OVER EXCITATION CONTROL
過励磁制御
ブレーキ解放時に高い電圧を短時間印加し、解放後は保持に必要な低い電圧へ切り替える制御方式です。
過励磁制御では、ブレーキ解放時と解放後で印加する電圧を切り替えます。
解放時の吸引力を確保しながら、保持時の消費電力や発熱を抑えることを目的とします。
- 解放時：高めの電圧を短時間印加
- 保持時：必要な電圧へ切り替え
- 消費電力・発熱の抑制に寄与
具体的な電圧値、回路構成、制御条件は、製品仕様・装置条件により個別確認となります。
TECHNOLOGY TOPICS
技術トピック
協和精工のブレーキ技術や設計対応の考え方を、テーマごとに紹介します。
DURABILITY
長寿命化への取り組み
高頻度作動や摩耗が課題となる用途に対して、寿命向上を目的とした仕様検討を行います。
NOISE
静音化への取り組み
作動音が課題となる装置向けに、構造・使用条件に応じた仕様検討を行います。
CUSTOM
カスタム設計技術
中空、取付、配線、制御条件など、装置仕様に合わせたブレーキ仕様を検討します。
